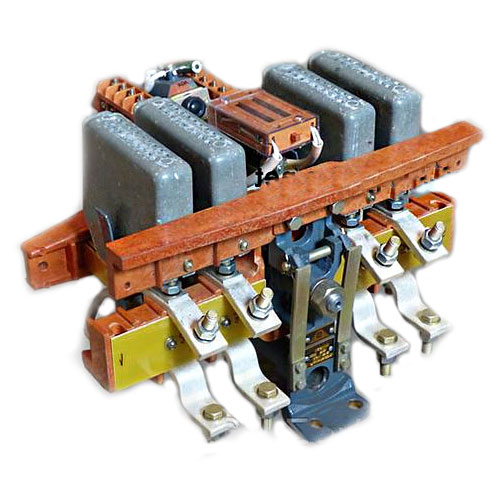

Электропневматический контактор ПК-1416 УХЛЗ ТУ16- 644.003-84, применяется для коммутирования цепи тягового электродвигателя. Все элементы контактора смонтированы на изоляционной панели.
К — контактор;
1 — серия;
4 — количество коммутируемых цепей;
1 — величина контактора по току;
6 — исполнение контактов цепей управления;
УХЛ3 — климатическое исполнение.
| Номинальное напряжение (изоляции), В | 1000 |
| Номинальный ток, А | 500 |
| Число полюсов главной цепи | 4 |
| Критический отключаемый ток, А, не более | 50 |
| Напряжение, В | 10 |
| Индуктивность, Гн | 3х10-3 |
| Число циклов отключений | 6 |
| Номинальный включаемый ток, А | 500 |
| Номинальный отключаемый ток, А | 500 |
| Коммутационная износостойкость, число циклов ВО, не менее |
0,075х106 |
| Предельный включаемый (отключаемый) ток, А | 560 |
| Масса, кг | 1,65 |
Контактор ПК-1146А, состав, запчасти: 1 — подвижные главные контакты; 2 — ось; 3 — неподвижные контакты с выводами; 4 — катушка; 5 — дугогасительная камера; 6 — дугогасительный контакт; 7, 17, 21 — пружины; 8, 22 — рычаги; 9 — блок вспомогательных контактов; 10 — электропневматический вентиль;11 — панель зажимов; 12 — уплотнительное кольцо; 13 — прокладка; 14 — крышка; 13 — манжета; 16 — поршень; 18 — прокладка; 19 — цилиндр; 20 — шток
Все узлы крепятся между двумя вертикально расположенными параллельными стенками, установленными на изоляционной рейке, являющейся основанием контактора. При подаче напряжения на катушку электропневматического вентиля открывается доступ сжатому воздуху в полость цилиндра. Под действием сжатого воздуха поршень поднимается вверх, сжимая отключающую пружину и перемещает шток с подвижными контактами до их замыкания и образования провалов. Одновременно происходит переключение блока вспомогательных контактов. Отключение происходит в обратной последовательности при снятии напряжения с катушки электропневматического вентиля.
